IO Expander/02

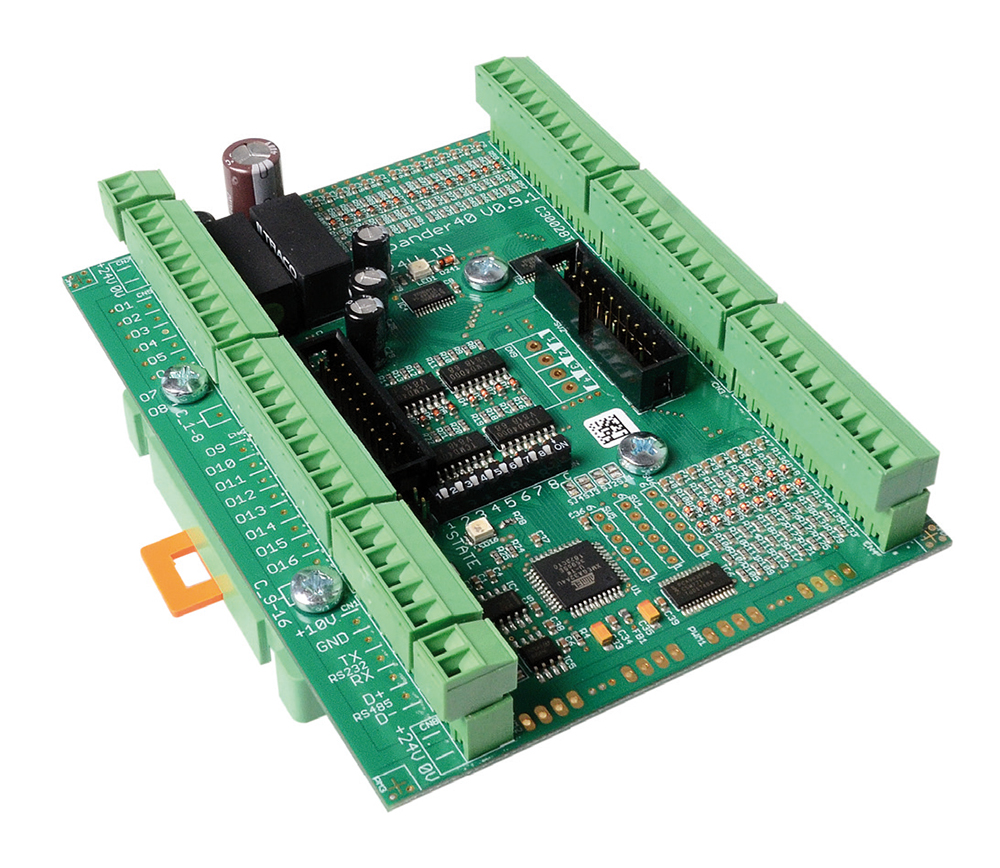

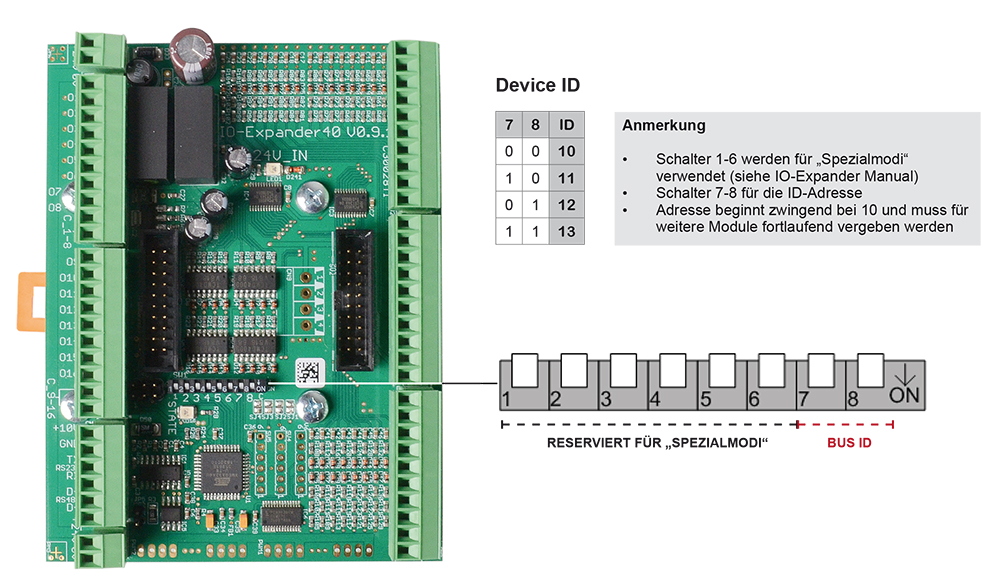

Der ITECNET IO Expander/02 ist eine Sschnittstellenerweiterungsplatine für ITECNET-Komponenten.
Die Module werden über den ITEC BUS mit der Netzwerkkomponente (Spider...) verbunden.
Funktionsumfang
- Kompatibel mit ITECNET-Komponenten
- Erweitert ein Gerät um zusätzliche 16 digitale Ausgänge, 16 digitale Eingänge und 8 analoge Eingänge
- Die Ausgänge sind galvanisch getrennt
Technische Daten
| ALLGEMEIN | |
| EXTERNE SPANNUNGSVERSORGUNG | 24VDC (18 V < U > 36V) |
| LEISTUNGSAUFNAHME | 56 mA @24V 1,4W |
| BETRIEBSTEMPERATUR | -5°C - +40°C |
| ABMESSUNGEN (L X B X T) MM | 125 x 95 x 35 (65 mit optionaler analogen Ausgangsstufe) |
| GEWICHT | 150 g |
| MAXIMALER KABELQUERSCHNITT | 1,5 mm² |
| CAT5 Verkabelung ist möglich (Signale VDC+, GND, DATA+, DATA-) | |
| BEFESTIGUNG | Hutschienenmontage nach DIN |
| SERIELLE SCHNITTSTELLEN | Zwei unabhängige USART |
| RS 232 / RS485 | 9600,19200,56700,115200 BAUD |
| 1 Modul pro Bus via RS485, 1 Modul via RS232 | |
| DIGITALE EINGÄNGE | 16 digitale Eingänge auf Steckreihenklemmen |
| LOGIKPEGEL | Logisch Aus < 1,6V / Logisch Ein > 8V |
| MAX. ERLAUBTE SPANNUNG | 36V |
| EINGANGSWIDERSTAND | ca. 30K |
| DIGITALE AUSGÄNGE | 16 galvanisch getrennte open collector Ausgänge |
| MAX EXTERNE SPANNUNGSVERSORGUNG | 36 V DC |
| MAX STROM PRO AUSGANG | 80mA |
| ISOLATIONSSPANNUNG | 3,75 kV |
| ANALOGE EINGÄNGE | 8 analoge Eingänge auf Steckreihenklemmen |
| BEREICH | 0 - 10V DC |
| AUFLÖSUNG | 8 bit |
| EINGANGSSTROM (@10V) | ca. 0,5 mA |
| ANALOGE AUSGÄNGE | Bis zu 4 PWM gesteuerte optionale AddOn PCBs |
| BEREICH | 0 10V DC |
| AUSGANGS IMPEDANZ | 10k Ohm |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
