Spider44/03
- Ethernet-basierendes Multikanal-Beschallungssystem für Alarmierung-, Evakuierung-, Musik- und Broadcastanwendungen
- Gleichzeitige Übertragung von bis zu 64 digitalen Audio-Kanälen in Studioqualität (48 kHz/24 Bit),
mit einer konstanten Latenzzeit von 1,33 ms - Dezentrales Audiosystem, kein single point of failure
- Echtzeitkonfiguration mit ITECNET - NETDESIGN Software:
Systemkonfigurationsänderungen während des Betriebes der Anlage! - Echtzeit Audioübertragung: Latenz konstant 4,6 ms analog-in/analog-out
- Bis zu 4000 Geräte können gleichzeitig in einem Netzwerk zusammenarbeiten
- Bis zu 16.000 Ausgangszonen in einem Audionetzwerk
- Optionale 2 GB Speicherkarte für Alarmtexte, Musikfiles. Aufnahmekapazität 256 files, Gesamtlänge ca. 3 Stunden!
- Integrierter Echtzeitrekorder für zeitlich verzögerte Durchsagen
- Lautsprecher Impedanz- und Linienüberwachung auch im Programmmodus
- AVC: Automatische Lautstärkeregelung
- ITEC-NET Application Interface (TCP/IP) für die Anbindung an Sicherheitsmanagementsysteme
- Fernwartung, Fernsteuerung, div. Schnittstellen zu Brandmeldesystemen
- Energieversorgung 24VDC zur normgerechten Versorgung mit EN 54-4 zertifizierten Energieversorgungseinrichtungen
- System zertifiziert nach EN 54-16: EC-Konformitätszertifikat Nr.: 1293-CPR-0700
Sicherheitsbeschallungsanlagen werden in Zukunft die klassische Sirenenalarmierung ersetzen. Der Grund dafür ist, dass nur mehr wenige Menschen auf Sirenenalarmierung überhaupt reagieren und auch der Unterschied zwischen Alarmierung, Evakuierung, Entwarnung, etc. nicht interpretiert werden kann. Im Gegensatz dazu kann mit Klartext- Anweisungen ein Gebäude im Brand- bzw. Notfall sehr gezielt evakuiert werden. Je größer ein Gebäude, je mehr Menschen sich darin aufhalten, umso wichtiger ist es, eine moderne Sicherheitsbeschallungsanlage zu installieren. Bei der ITEC-NET Entwicklung haben wir von Anfang an auch diese Anforderungen mitberücksichtigt. Vollständige Systemüberwachung, Überwachung der Notfallmikrofone, der Verstärker, der Sprachspeicher, der Lautsprecherlinien und der Energieversorgung. Durch die dezentrale Konzeption sind mit ITEC-NET auch vollredundante Systeme für höchste Sicherheitsstufen realisierbar und es gibt keinen single-point-of-failure. Eine Vielzahl von Normen regeln die Planung, die Errichtung, den Betrieb und die Herstellung von sogenannten Sicherheitsbeschallungsanlagen. Wir haben mit ITEC-NET unseren Teil für die Erlangung der Herstellerzertifikate nach EN 54-16 erfüllt und in vielen Bereichen sogar übertroffen.

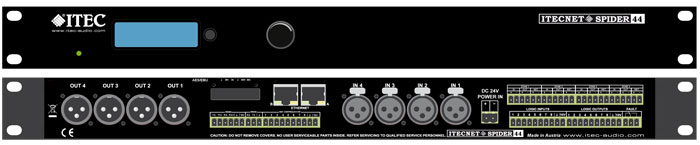

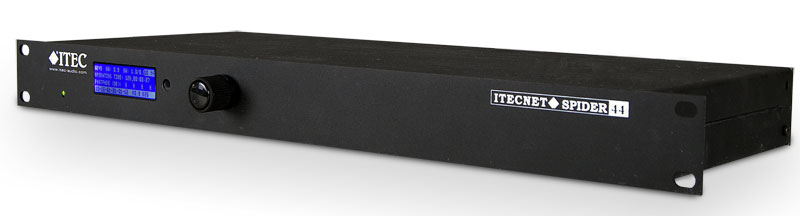

Das kombinierte Break-in/Break-out Modul in 19" / 1 HE-Bauweise, ausgestattet mit jeweils 4 analogen Audio Ein- und Ausgängen, Netzwerkanschluss und 24 VDC Spannungsversorgung. Weitere Anschlussmöglichkeiten: 2 serielle Schnittstellen (RS232 und RS485) für Steuerungsaufgaben, 8 analoge Messeingänge, 8 digitale Eingänge, 8 digitale Ausgänge, optionale Steckkarte (Line Detection Modul) für Lautsprecherüberwachung (4 Wege), Linienüberwachung mit End of Line Modul, integrierte 2 GByte Micro SD Flash Card Speicherkarte als Sprachspeicher. Frontseitiges Display für die Ausgabe von Meldungen. Systemkonfiguration in Betrieb (online) durch mitgelieferte Windows-PC Software ITEC NET-DESIGN,von jeder beliebigen Stelle des Netzwerkes über Switched Ethernet Protokoll IEEE802.3. Echtzeit/Online-Konfiguration auch sämtlicher Audio Funktionalitäten, wie EQs, Delay, etc.
Der SPIDER44 verfügt über einen eingebauten und überwachten Sprachalarmtextspeicher mit bis zu 3 Stunden Aufzeichnungskapazität. Alarmierungsdurchsagen werden automatisch von der Brandmeldeanlage gesteuert, bzw. können auch manuell ausgelöst werden.
Weitere Features: Automatische Lautstärkeregelung AVC, DSP-Funktionalitäten für alle Aus- und Eingänge, Kompressor-Limiter, Delay bis 24,5 Sekunden (entspricht akustisch 8 km Verzögerungszeit), TCP/IP-Schnittstelle, serielle Schnittstellen zu Steuerungssystemen, Display für Statusanzeigen der wichtigsten Systemzustände an der Frontseite.
Die Vernetzung der ITEC-NET Komponenten erfolgt über unseren standardisierten und zertifizierten Netzwerk-Switch entsprechend Ethernet-Standard IEEE802.3u. Es können bis zu 4000 Geräte in einem LAN vernetzt werden.
Ein- und Ausgänge
| ALLGEMEIN: | bis zu 64 digitale Audio-Kanäle (default) |
| Ethernet IEEE802.3 - basierendes Netzwerk mit 100 MBit/s duplex | |
| 4 analoge Audio Eingänge und 4 analoge Ausgänge (auf XLR/M/F) | |
| geringste Latenzzeiten aufgrund leistungsstarker DSPs | |
| Spannungsversorgung: 24 VDC | |
| Leistungsaufnahme: 15 VA | |
| SCHNITTSTELLEN/IOs: | 8 analoge Messeingänge 0-10 V |
| 8 digitale Steuereingänge, 8 digitale Steuerausgänge | |
| 1x RS232, 1x RS485 | |
| 2x ETHERNET RJ45 Buchse | |
| Infrarot Fernbedienung | |
| AUDIO EIGENSCHAFTEN: | 16/24 oder 32 Bit Digital Audio |
| Sample Rate: 48 oder 96 kHz | |
| Einstellbare Latenzzeiten: 0,6 / 1,3 / 2,6 ms | |
| Dynamik: 103 dB | |
| Klirrfaktor (THD) < 0,005 % | |
| Frequenzgang: 20 Hz - 20 kHz (±0,5 dB) |

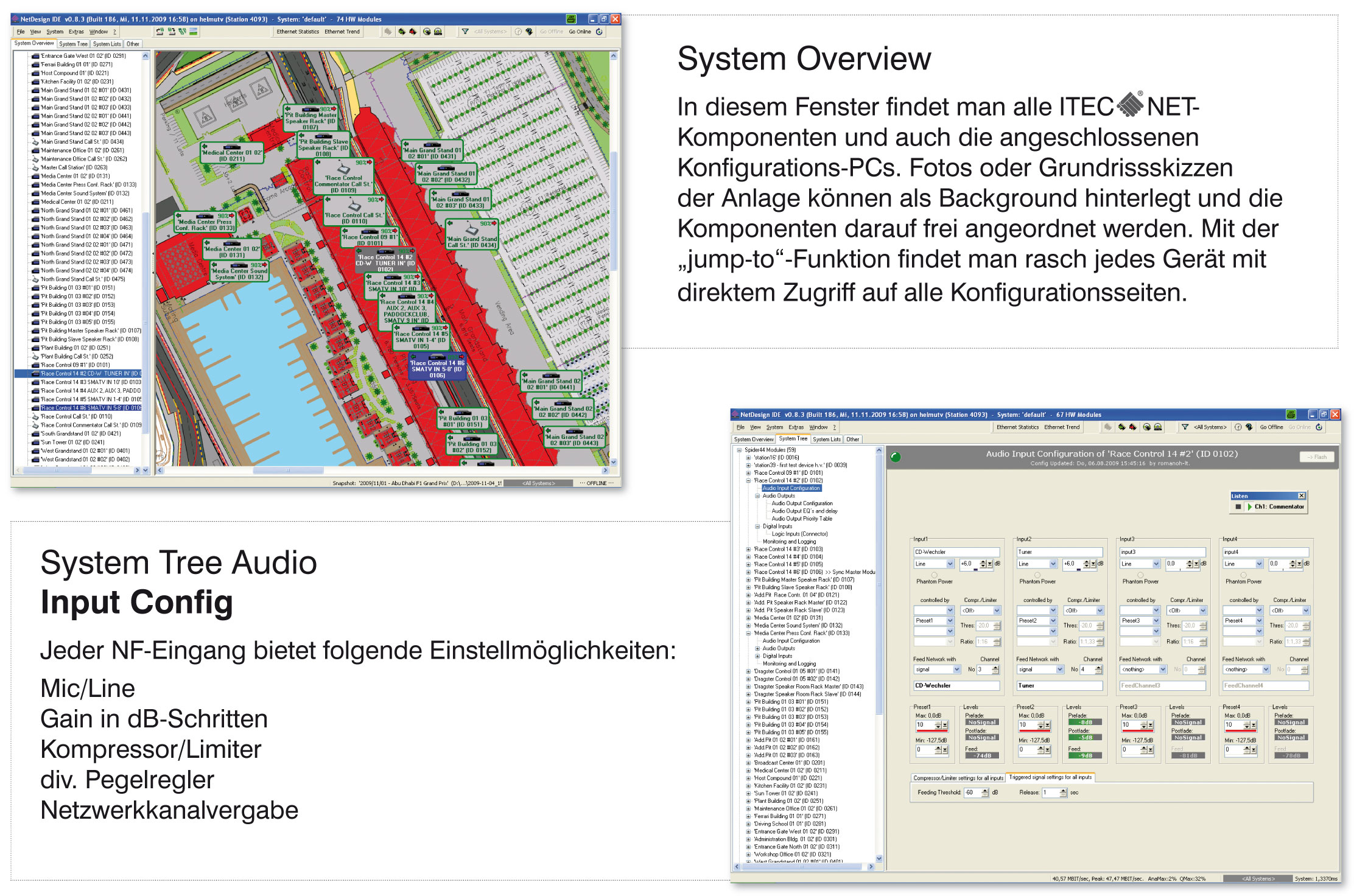

Konfigurations-, Wartungs-, Steuerungs-, Schnittstellensoftware NETDESIGN
NETDESIGN ist eine Windows-basierende Anwendung zur Konfiguration und Überwachung des gesamten ITECNET Netzwerkes. Inkludiert ist eine TCP/IP - Schnittstelle (ITECNET API) zur Anbindung an andere Kontrollsysteme, wie zB.: Mediensteuerungen oder Sicherheitsmanagementsysteme. Weiters ermöglicht NETDESIGN das updating von DSP- und Kontrollersoftware von jedem Punkt des Netzwerkes aus. Eine umfangreiche Pallette an Überwachungs- und Protokollierungsfunktionalitäten gewährleisten den sicheren Umgang mit einem großen Audio- und Datenverteilsystem.
Beispiel:
Technische Daten
 |
|
| ALLGEMEIN | |
| SPANNUNGSVERSORGUNG | extern. Schaltnetzteil oder 24 VDC (18 V < U < 32 V) |
| Stromaufnahme | 300 mA (370 mA mit Linienüberwachung), jeweils ohne Belastung der 10 V DC Spannung gemessen |
| BETRIEBSTEMPERATUR | -5° C - +40° C |

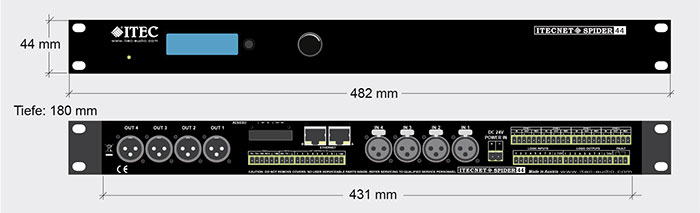

| ABMESSUNGEN | 482 mm x 44 mm x 180 mm (B x H x T), 19 / 1HE |
| GEWICHT | 3,1 kg |
| AUDIO | |
| FREQUENZGANG | 40 Hz-20 kHz/-1 dB |
| KLIRRFAKTOR | <0,005 % |
| GESAMTDYNAMIK | 103 dB |
| EINGÄNGE | symmetrisch; max. Verstärkung frei wählbar -20 dB bis +60 dB |
| Phantomspannung | +12 V, optional +24 V bzw. +48 V |
| Eingangsimpedanz | 6,6 kOhm |
| AUSGÄNGE | symmetrisch; max. Ausgangspegel +15 dB, Ausgangsimpedanz 300 Ohm |
| SOUND PROCESSING | |
| JE EINGANG | 2 vollparametrische Equalizer ±15 dB 1 Low/High Pass 1st Order |
| JE AUSGANG | 4-Band vollparametrischer Equalizer ±15 dB, Delay: 0,023-24,5 s, Bandpassfilter: 1.-4. Ordnung |
| Compressor/Limiter | |
| Filtergüte | frei wählbar von 0,1 bis 70 |
| SERIELLE SCHNITTSTELLEN | |
| RS 232/RS 485 | 9600, 19200, 57600, 115.200 baud |
| DIGITALE EINGÄNGE | 8 Schmitt-Trigger-Eingänge an Steck-Reihenklemmen |
| EINGANGSSPANNUNG | Low < 1,6 V / High > 8 V |
| MAX. ZULÄSSIGE SPANNUNG | 18 V |
| EINGANGSTROM (@10 V) | ca. 0,2 mA |
| DIGITALE AUSGÄNGE | 8 Open-Collector Ausgänge an Steck-Reihenklemmen |
| MAXIMALE SPANNUNG | 36 V |
| MAXIMALER STROM | 200 mA je Ausgang / Gesamt 500 mA (Summe aller geschalteten Ausgänge) |
| ANALOGE MESSEINGÄNGE | 8 analoge Messeingänge an Steck-Reihenklemmen |
| MESSBEREICH | 0-10 V DC |
| AUFLÖSUNG | 8 Bit |
| EINGANGSSTROM (@10 V) | ca. 0,2 mA |
| STÖRMELDERELAIS | ein potentialfreier Kontakt |
| MAX. SPANNUNG/MAX. SCHALTSTROM | 48 VAC / DC / 500 mA |
| NETZWERK | Ethernet 100 Base-TX, IEEE 802.3u |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
