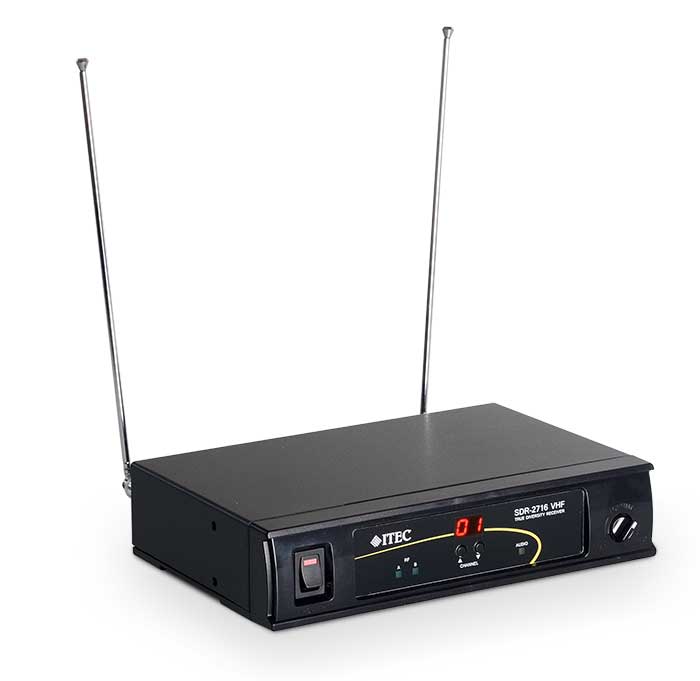

ITEC Funkempfänger VHF

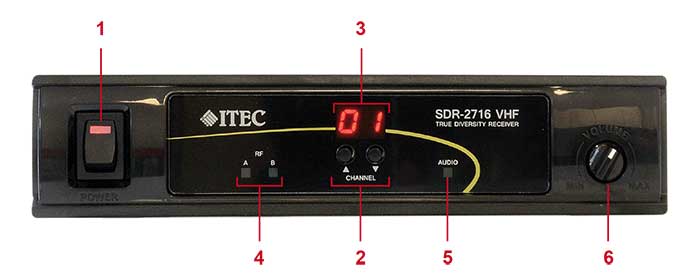

Elemente an der Vorderseite:

1. POWER: Ein-/Aus-Schalter
2. Channel UP/DOWN : Taster zur Kanaleinstellung
3. Kanalanzeige
4. RF A/B: Empfangsanzeige (zeigt, ob Empfang und welche der beide Antennen aktuell aktiv ist)
5. Audio: Audiosignalanzeige
6. Volume: Pegeleinstellung

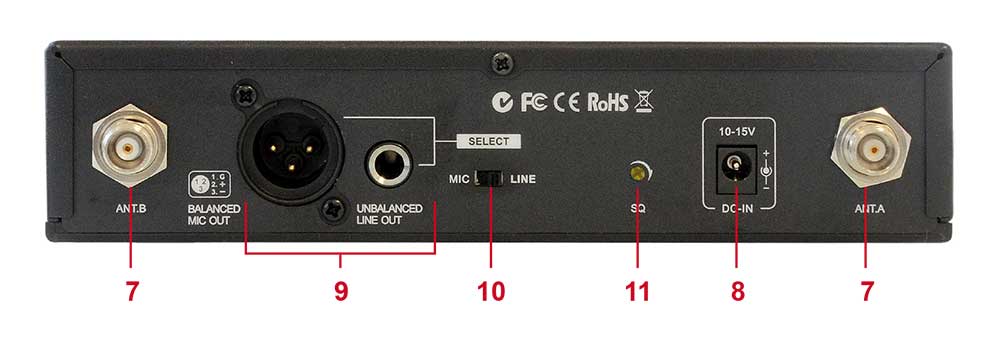

Elemente an der Rückseite:

7.   ANT.A / ANT.B: TNC-Buchsen zum Anschluss der mitgelieferten Stabantennen
      oder ext. Antennen.
8.   DC-IN: Buchse zum Anschluss des mitgelieferten Steckernetzteils.
9.   MIC: Symmetrischer Mikrofonpegelausgang, XLR Male
      Line: Unsymmetrischer Line-Ausgang, 6,3mm Klinke
      Es wird die Verwendung des symmetrischen Ausgangs empfohlen.
10. MIC/LINE: Umschaltung zwischen XLR Buchse (MIC) Klinkenbuchse (LINE).
11. SQ: Rauschsperre (Squelch).
      Standardeinstellung: komplett links, minimale Störunterdrückung, hohe  Reichweite.
      Drehen nach rechts (Uhrzeigersinn): maximale Störunterdrückung, geringere Reichweite.

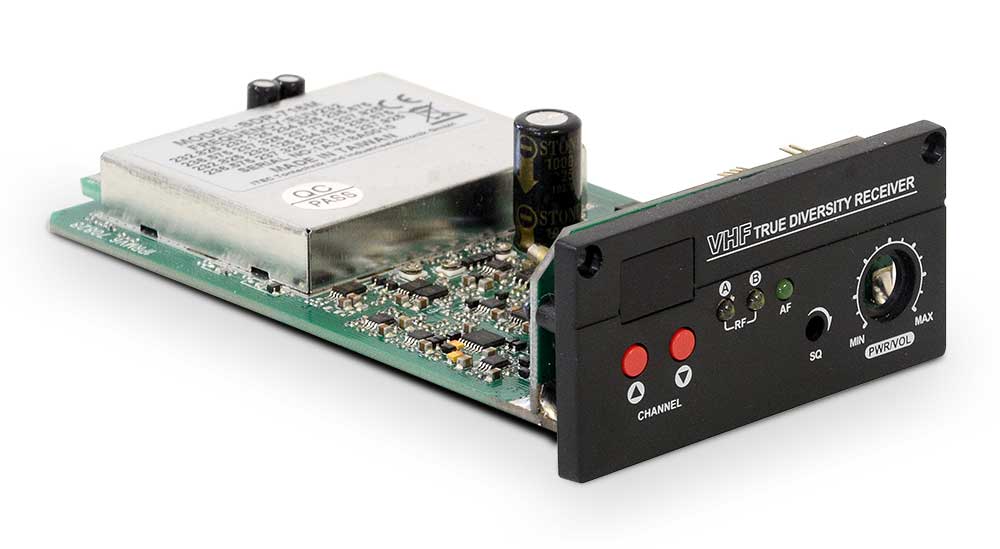

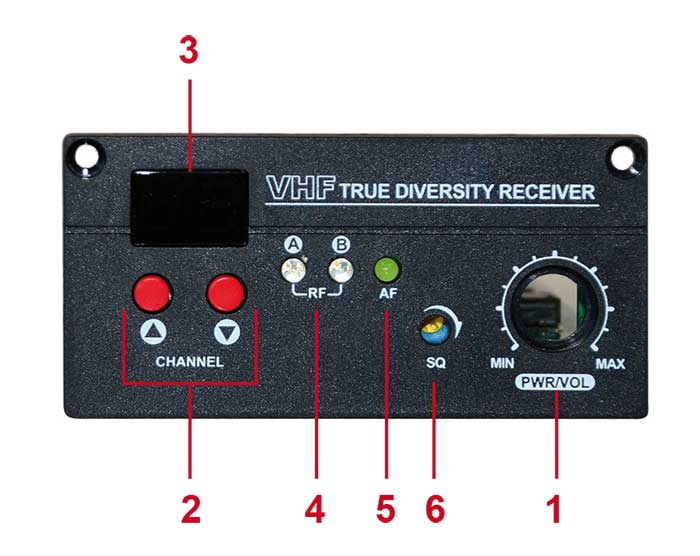

Elemente an der Frontplatte:

1. (PWR/VOL: Ein-/Aus-Schalter und Pegeleinstellung)
2. Channel UP/DOWN : Taster zur Kanaleinstellung
3. Kanalanzeige
4. RF A/B: Empfangsanzeige (zeigt, ob Empfang und welche der beiden Antennen aktuell aktiv ist)
5. AF: Audiosignalanzeige
6. SQ: Rauschsperre (Squelch).
   Standardeinstellung: komplett links, minimale Störunterdrückung, hohe Reichweite.
   Drehen nach rechts (Uhrzeigersinn): maximale Störunterdrückung, geringere Reichweite.

Zubehör

Ground Plane Antenne (VHF) für SDR-2716 für Innen
Externe Antennenanlage für noch besseren Empfang bzw.
größere Reichweiten, inkl. Koaxial-Anschlusskabel 3 m und Wandhalterung.

Ground Plane Antenne (VHF) für Aussen
Externe Antennenanlage für die Montage im Freien, inklusive Wandhalterung.

19“ Montage-Set FB-71-A
für 1 Stk. SDR-2716-A

19“ Montage-Set FB-72-A
für 2 Stk. SDR-2716-A


Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
