DigiPower 4x500T_D

Digital Power Amplifier for professional PA/VA Applications

DigiPower 4x500T_D

  • 230 VAC und 24 VDC Spannungsversorgung mit automatischer Umschaltung
  • Getrennte Spannungsversorgung pro Verstärkerkanal
  • Automatischer Standby-Betrieb
  • Kontroll-LEDs für alle Signal- und Betriebszustände
  • Überwachungskontakte für Endstufe, AC- und DC-Versorgung
  • 100 V Direktausgänge
  • Symmetrische Eingänge
  • 4 Kanäle im 2 HE 19 Zoll Gehäuse
  • Einbautiefe 322 mm

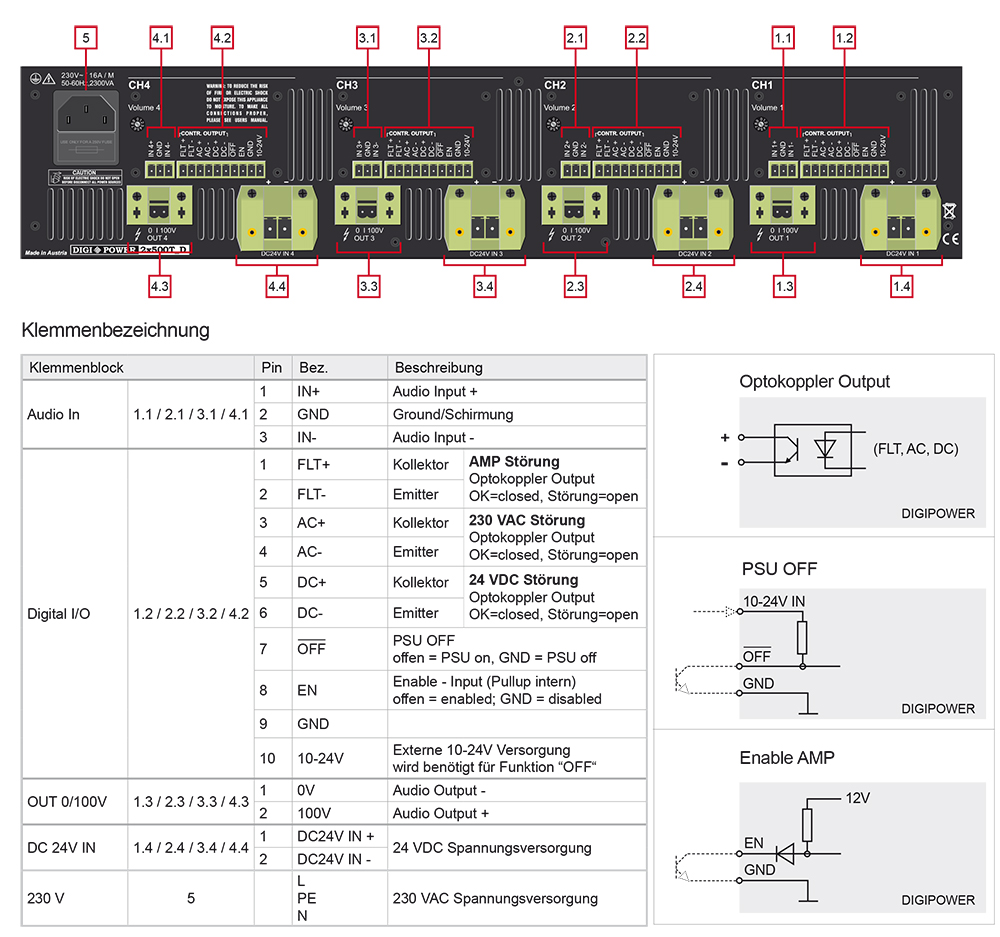

  • Alle Anschlüsse mit Steckklemmen
  • Schutzschaltungen: Automatische Abschaltung bei Übertemperatur, Überlastung und Kurzschluss der Lautsprecherlinien

DigiPower 4x500T_D

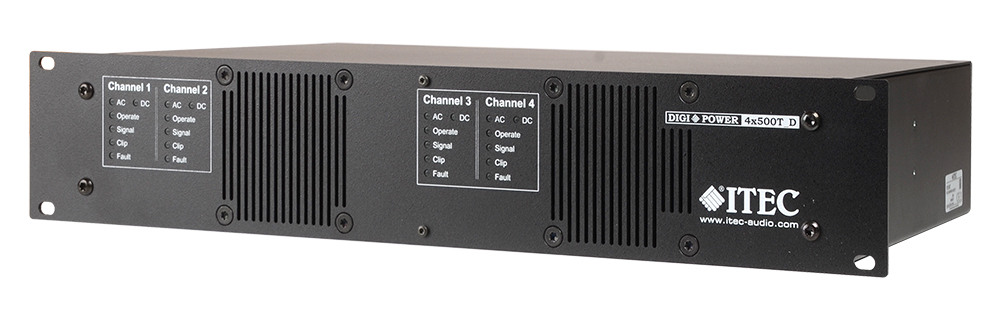

Vierkanaliger digitaler Leistungsverstärker mit 4x500W Nennleistung für professionelle elektroakustische Sprachalarmierungsanlagen.
Die elektronischen Schutzschaltungen sorgen dabei für die nötige Sicherheit des Verstärkers. Bei Netzausfall wird automatisch in den Notstrombetrieb (Batterie 24V) umgeschaltet.
Ein sehr zuverlässiges Elektronikdesign garantiert eine kompromisslose Übertragungsqualität und einen langjährigen störungsfreien Betrieb. Dank digitaler Signalverarbeitung bis zu 90% Wirkungsgrad und nur geringe Abwärme.

  • Temperaturabhängige Lüftersteuerung
  • Überwachungskontakte für alle Kanäle
  • Digitale Endstufen
  • Nur 322 mm Einbautiefe
  • Levelregler für jeden Kanal an der Rückseite
  • Anzeige aller Betriebszustände durch LEDs

DigiPower 4x500T_D

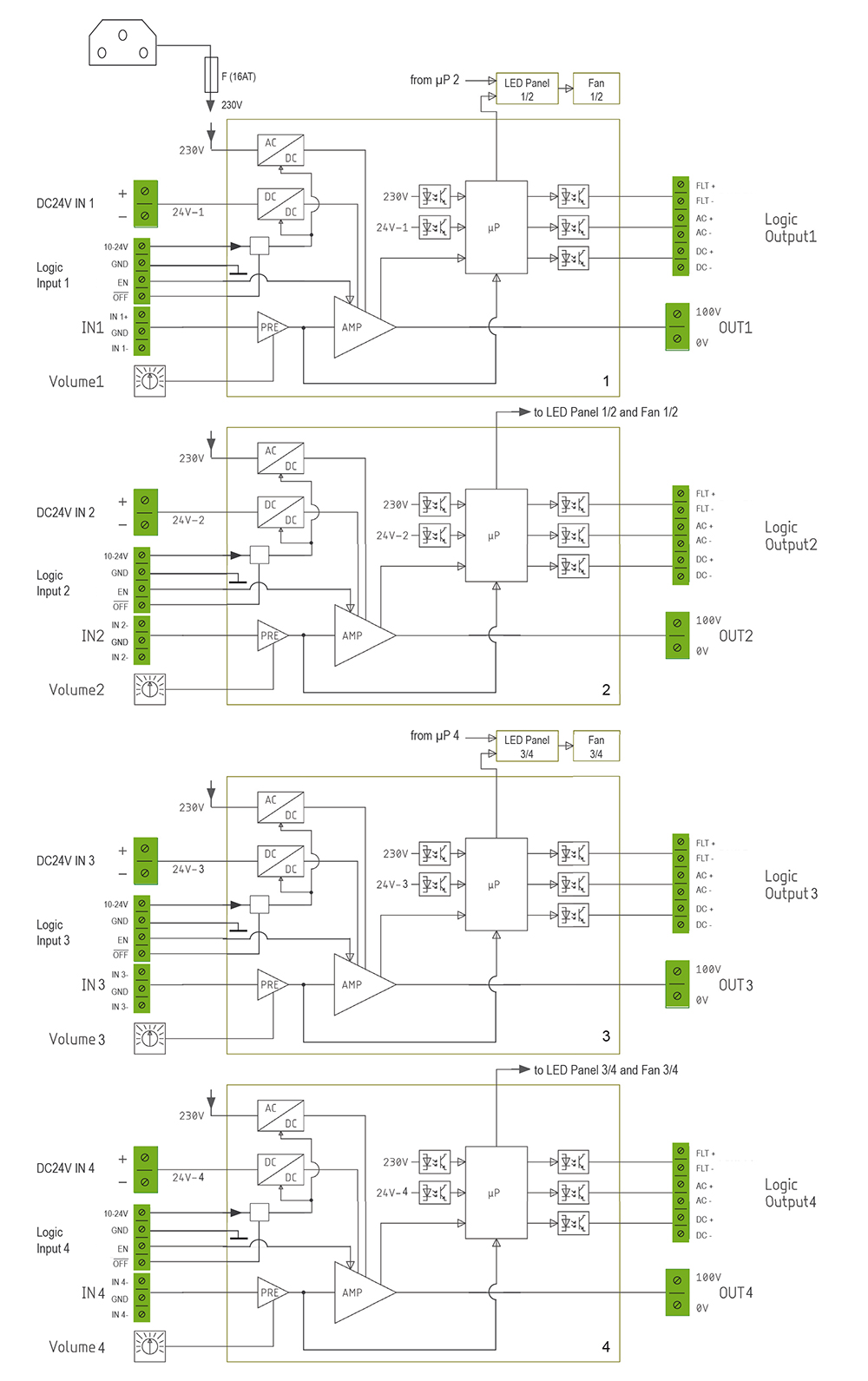

Blockschaltbild

DigiPower 4x500T_D

Technische Daten

DigiPower 4x500T_D
  Min. Typ. Max.
Spannungsversorgung AC 85 VAC
230 VAC 265 VAC
Stromaufnahme 230 VAC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm)   11 A
Leistungsbedarf 230 VAC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm)   2500 W

Spannungsversorgung DC 21 VDC 24 VDC 27.6 VDC
Stromaufnahme 24 VDC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm)   4 x 26A
Leistungsbedarf 24 VDC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm)   4 x 625 W

Leistungsbedarf Standby @ 230 VAC   28 W
Leistungsbedarf Standby @ 24 VDC   4 x 7 W
Leistungsbedarf Off   0.1 W

Ausgangsleistung (RMS, 20 Ohm, 100 V) @ 230 VAC 4 x 500 W
Ausgangsleistung (RMS, 20 Ohm, 100 V) @ 24 VDC 4 x 500 W
THD + N (20 Hz – 20 kHz, 100 mW – 100 W, 100 Ohm)     0.1 %
Fremdspannungsabstand (A-gewichtet)   102 dB
Eingangswiderstand (je Kanal)   10 kOhm
Frequenzgang (-3 dB) 10 Hz - 30 kHz
Spannungsverstärkung   42.2 dB
Maximale Ausgangsspannung   105 VRMS
ALLGEMEINE TECHNISCHE DATEN

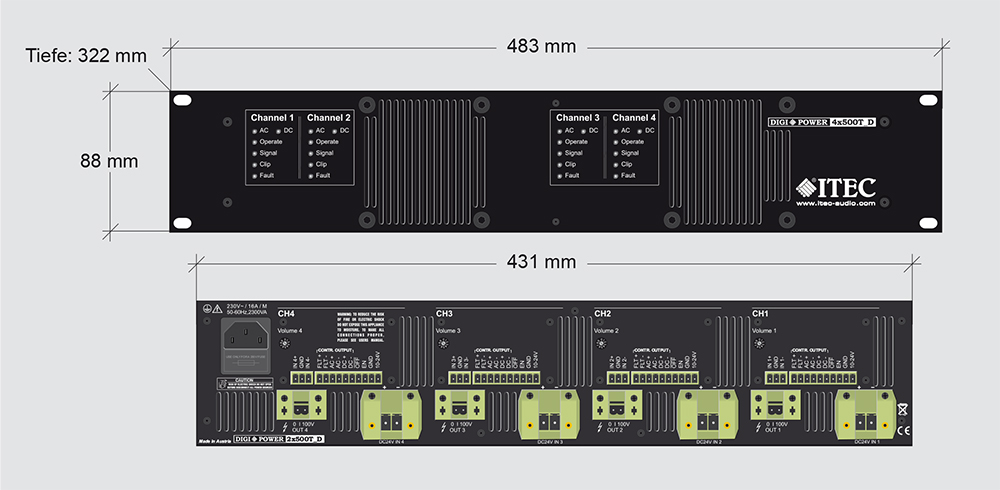

Abmessungen (BxHxT) 483 mm x 88 mm x 322 mm
Gewicht 6.1 kg


 Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten
