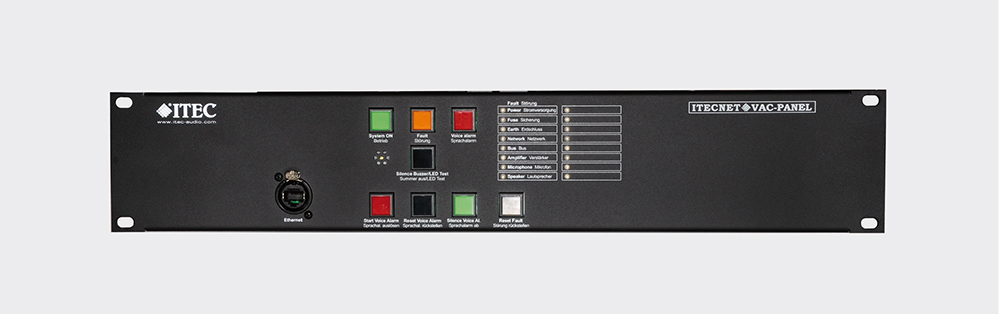

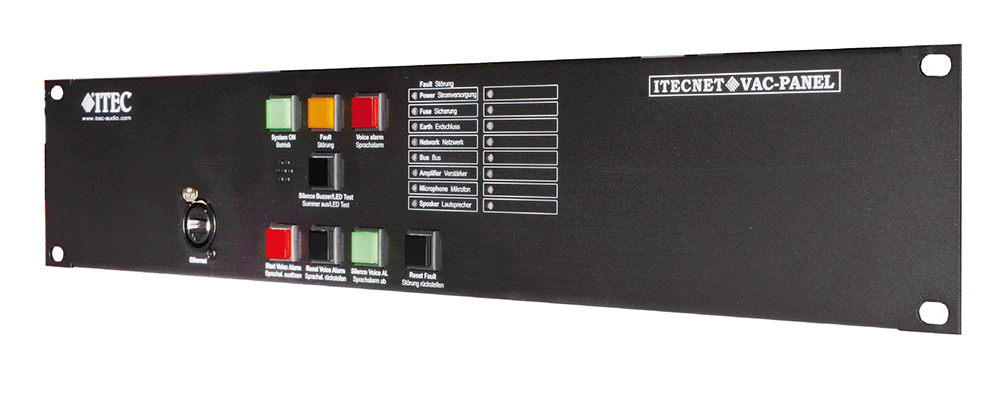

VAC-Panel/02

• Anzeigepaneel nach EN 54-16 zur optischen und akustischen Statusmeldung
• Farbig kodierte optische Anzeige von Betrieb, Störung und Sprachalarmierung
• Störmeldung mit akustischem Warnton
• Taste für die Quittierung der akustischen Warnung
• Spannungsversorgung mit 24 VDC
• Ein- und Ausgänge galvanisch getrennt von der Versorgungsspannung (DC/DC – Wandler am Board)
• Alle Anschlüsse auf steckbaren Reihenklemmen
• Bauform: 19“, 2 HE
• Taste zum manuellen Auslösen einer Sprachalarmierung (rot)
• Anzeige LED Sprachalarmierung (rot)
• Taste zum manuellen Rückstellen einer Sprachalarmierung (schwarz)
• Taste zum Stummschalten der Sprachalarmierung (grün)
• Anzeige LED Stummschaltung (grün)
• Taste zum Quittieren einer Störungsmeldung (schwarz)
• Vorbereiteter Ausschnitt für optionale Service-Buchse

Bauart	19“ / 2 HE Frontblende mit PCB
Spannungsversorgung	24 VDC über Steckreihenklemme
Input	max. 24 VDC
Output	Open collector, max. 200 mA, Gesamt max. 250 mA an interner 12 V Versorgung
Stromaufnahme	max. 50 mA
Betriebstermperatur	-5° C - +40° C
Abmessungen	482 mm x 88 mm x 40 mm (B x H x T), 19“ / 2 HE
Gewicht	0,3 kg

 Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten
